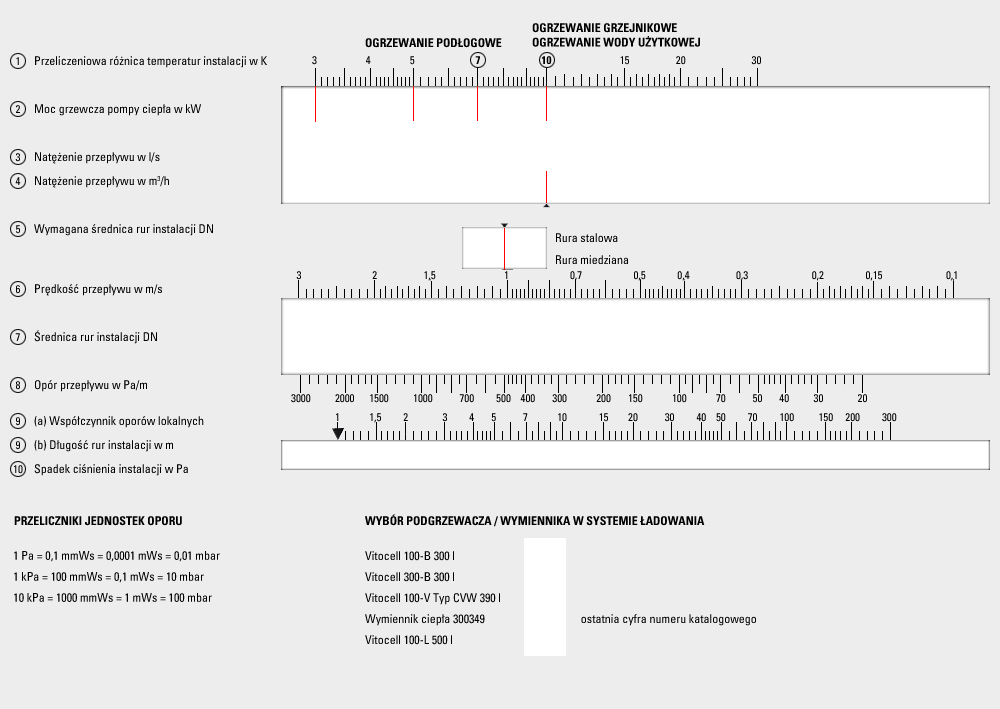

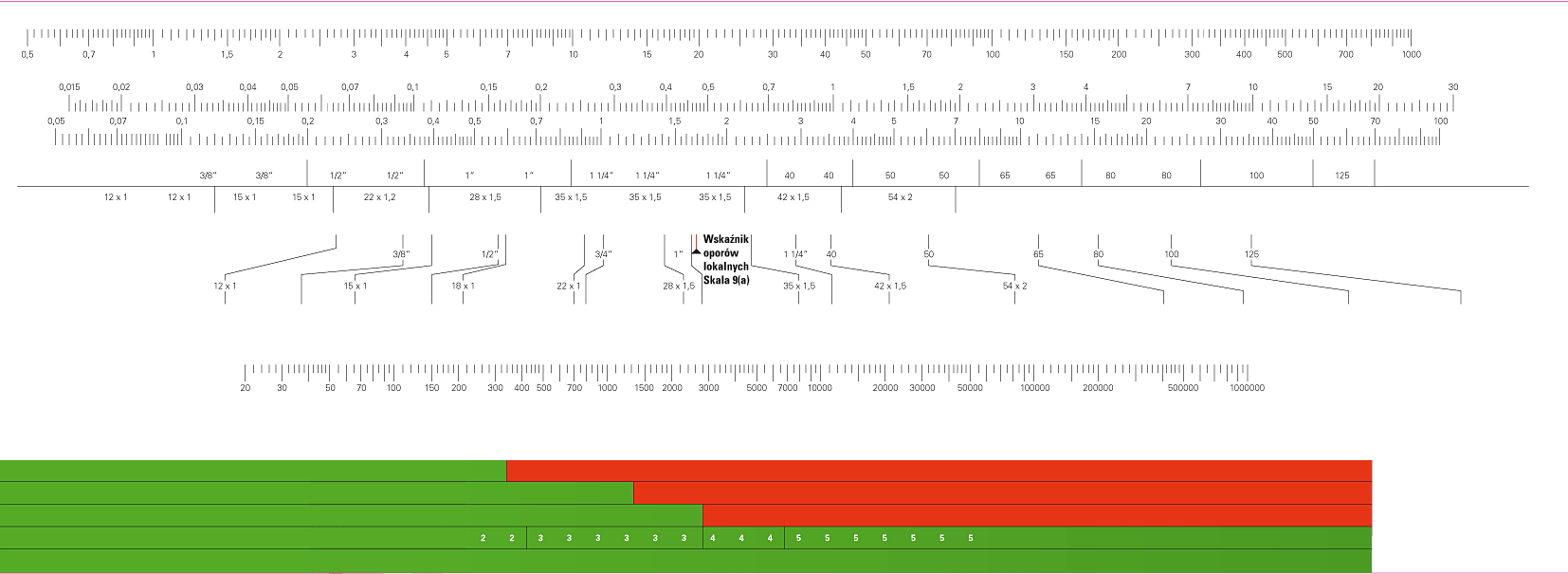

Suwak doborowy instalacji z pompą ciepła

Niestety rozmiar ekranu Twojego urządzenia jest zbyt mały, aby wyświetlić suwak.

W celu skorzystania z suwaka powiększ okno przeglądarki.



Legenda

Vitocal 300-G Moc w kW Typ Moc w kW
BW / -S / -C 106 6,2 WW / -S / -C 106 8
BW / -S / -C 108 8,4 WW / -S / -C 108 11
BW / -S / -C 110 10,2 WW / -S / -C 110 13,6
BW / -S / -C 112 12,1 WW / -S / -C 112 15,8
BW / -S / -C 114 15,1 WW / -S / -C 114 19,8
BW / -S / -C 117 17,6 WW / -S / -C 117 21,6
BW / -S 121 21,2 WW / -S 121 28,1
BW / -S 129 28,8 WW / -S 129 37,1
BW / -S 145 42,8 WW / -S 145 58,9
Vitocal 300-A Moc w kW dla A2/W35 Moc w kW dla CWU
AWC-I / AW-O 9 6
Vitocal 350-A Moc w kW dla A2/W35 Moc w kW dla CWU
350 AWH-I / -O 110 10,6 18,8
350 AWH-I / -O 114 14,5 25,8
350 AWH-I / -O 120 18,5 29,6
Współczynniki oporów lokalnych ¼″ - 1″ 1¼″ - DN 40 DN50
Łuk 1,0 0,5 0,5
Zawór odcinający prosty 7,0 5,0 4,0
Zawór spustowy 3,0 2,5 2,0
Kolanko 90° 2,4 1,9 1,4
Współczynniki oporów lokalnych
Licznik przepływu 3,0
Trójnik 0,5
Zawór odcinający grzejnikowy 1,5
Zawór termostatyczny 5,0

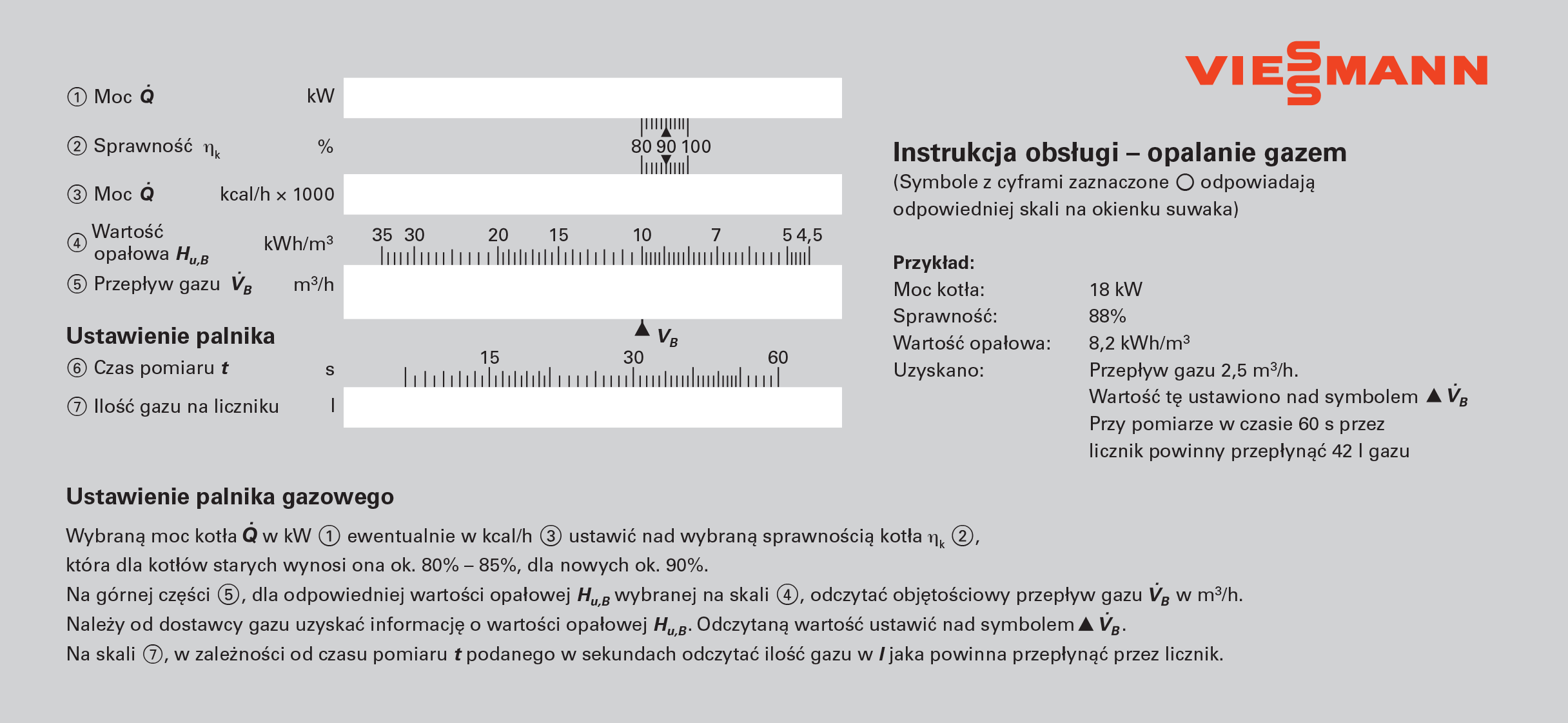

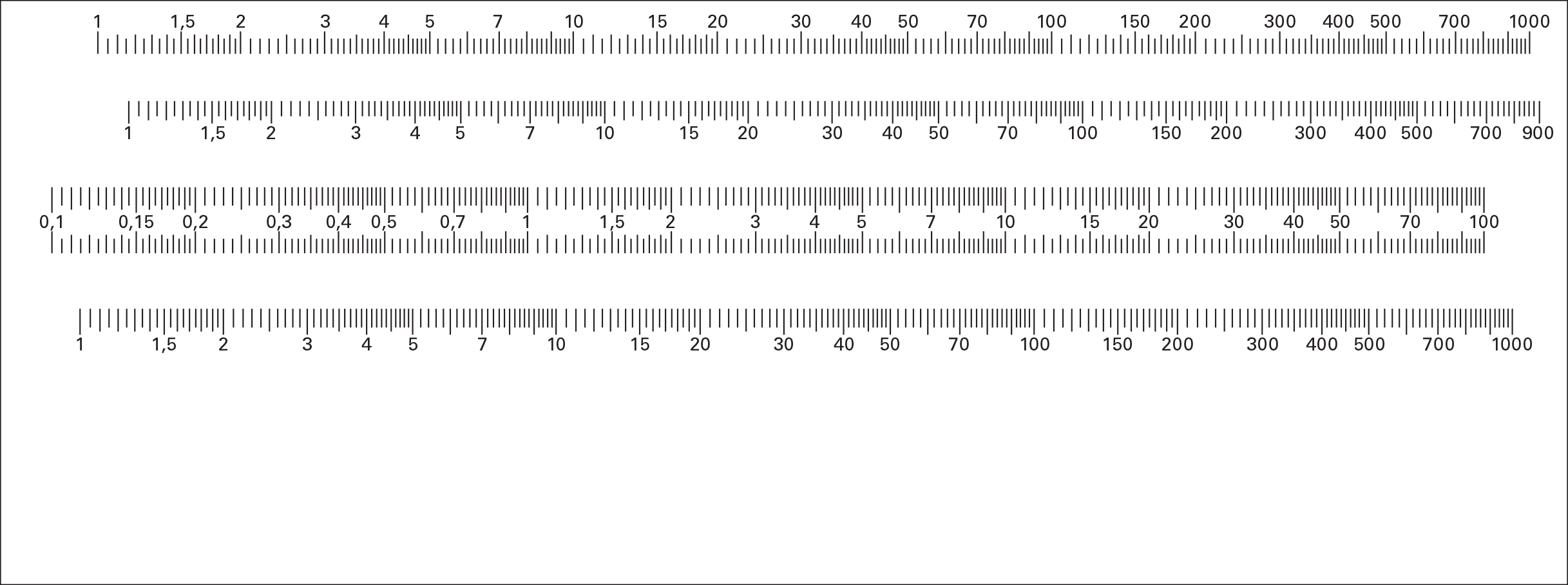

Suwak doborowy instalacji opalanej gazem

Niestety rozmiar ekranu Twojego urządzenia jest zbyt mały, aby wyświetlić suwak.

W celu skorzystania z suwaka powiększ okno przeglądarki.

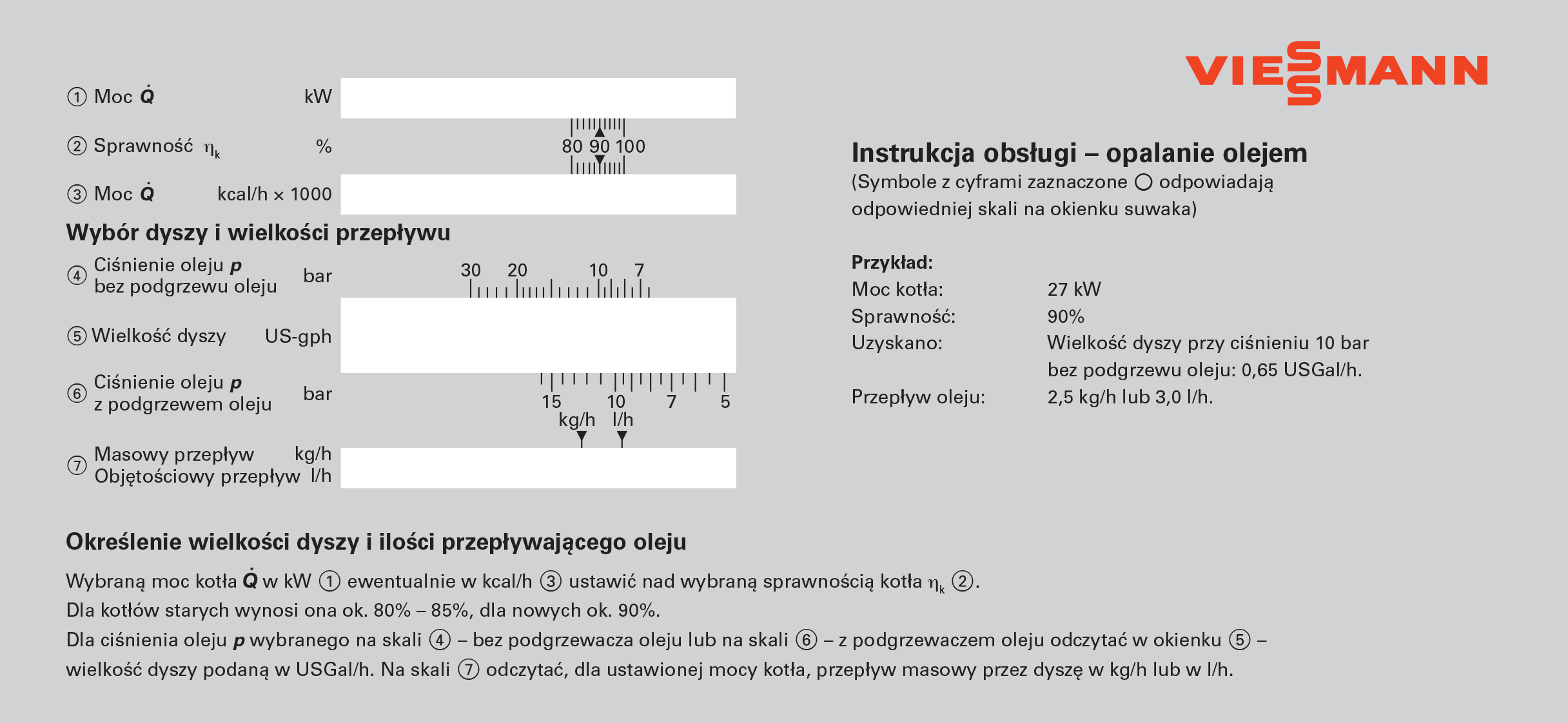

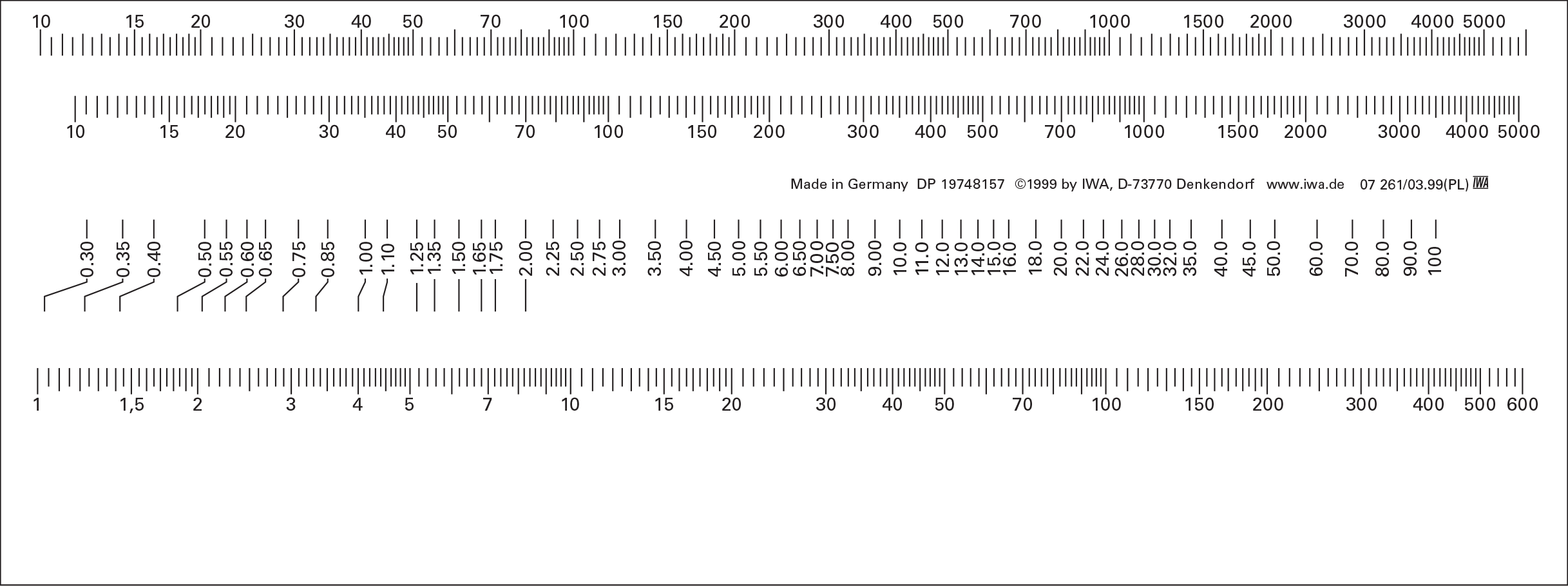

Suwak doborowy instalacji opalanej olejem

Niestety rozmiar ekranu Twojego urządzenia jest zbyt mały, aby wyświetlić suwak.

W celu skorzystania z suwaka powiększ okno przeglądarki.
